            棒材超聲自動探傷檢測設備

            棒材超聲自動探傷檢測設備

            棒材超聲探傷檢測設備介紹

            飛泰檢測生產的這款超聲自動探傷設備是一臺用于對棒材內部缺陷(內外穿透傷、折疊、夾雜、裂縫、傷痕、裂紋、凹坑、分層等內部橫向傷、縱向傷)進行超聲檢測的在線探傷設備,可以實現全自動多通道檢測,可檢查棒材主要有鋼棒、合金棒等。

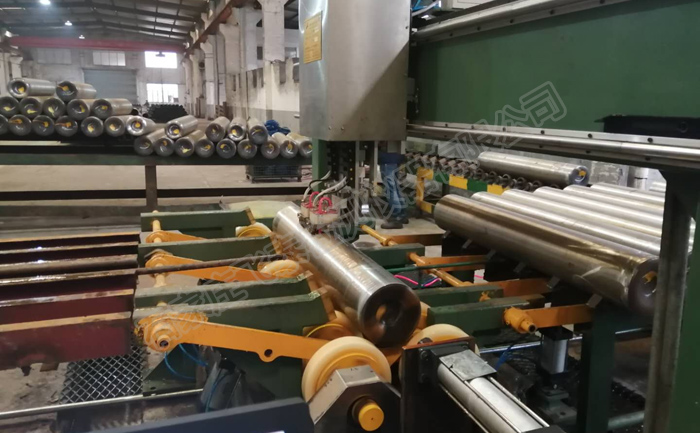

            探傷設備由4通道超聲波檢測儀器及機械部分組成。棒材采用橫進橫出式在線探傷,上料裝置將棒材撥送至旋轉輥道上,旋轉輥道驅動棒材原地旋轉,檢測探頭沿直線導軌水平運動,通過感應開關感應到棒材端部時停止,探頭落下開始檢測,探頭沿棒材表面直線移動,完成對棒材棒體部分的螺旋線式全覆蓋掃查。探頭與棒材探傷表面以水做為耦合劑。掃查完畢下料裝置動作將棒材撥送至下料臺架,根據有無缺陷將棒材送至正廢品料槽。

            棒材超聲探傷設備詳細介紹及報價請聯系  李經理189-311-80976


            棒材檢測規格要求

            (1)棒材直徑:195~200mm

            (2)棒材長度: 600mm

            (3)最大單重:300Kg

            (4)材料:30CrMo、34CrMo、37Mn

            (5)棒材表面狀態:精車

            (6)棒材彎曲度:≤ 2mm/M;整根測試鈦合金棒長度方向切向彎曲不超過5毫米

            (7)檢測范圍:棒材直段部位110% 覆蓋。

            (8)檢驗線速度: 10~60 m/min無極可調

            (9)棒材直段部位檢測速度:如:Φ200×500㎜單只棒材檢測全過程約90秒左右

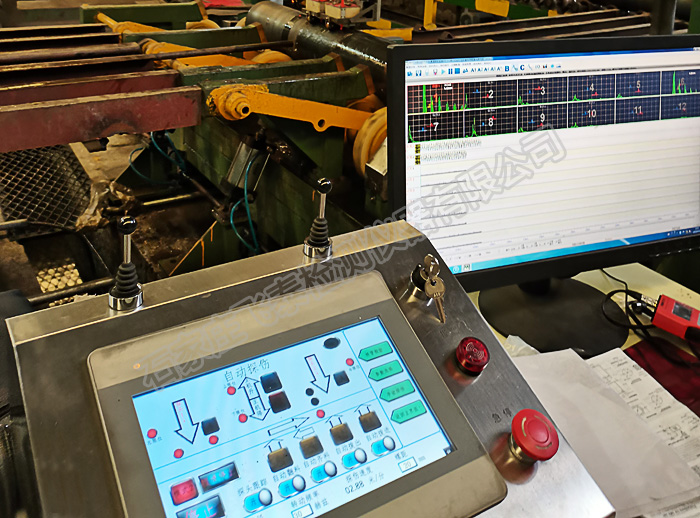

            棒材超聲自動探傷檢測設備操控臺


            棒材超聲自動探傷檢測設備具備的優點

            (1)超聲儀器:4通道數字式超聲波探傷儀。

            (2)探傷儀類型:完全數字化儀器,采用Win7/Win10操作界面。

            (3)數據采集:具有采集和保存每個通道每次探傷波形的能力。

            (4)顯示方式: A型掃描圖像和B型掃描圖像顯示。

            (5)掃查覆蓋率:為確保檢測時超聲聲束能掃查到工件的整個被檢區域(內外部縱、橫向缺陷及壁厚),探頭的螺旋掃查覆蓋率應大于110%。

            (6)缺陷定位示意圖標記與棒材實際缺陷部位誤差小于20㎜范圍內。

            (7)靈敏度余量:Φ3.2平底孔,反射波至基準高度為80%時大于18 dB,其噪聲信號不超過10%。

            (8)探傷儀、探頭應符合NB/T47013.3-2015 《承壓設備無損檢測第三部分:超聲檢測》3.2條要求。

            (9)缺陷記錄:掃差范圍內缺陷深度、位置、數量、波形幅度等數據。

            (10)檢驗線速度: 10~60 m/min(每個通道/探頭)同步可調,如完成Φ200×500㎜鈦合金棒單支檢測約1.5分鐘左右。

            (11)計算機存儲量不得小于200萬支鈦合金棒溯源的檢測數據和報告資料。

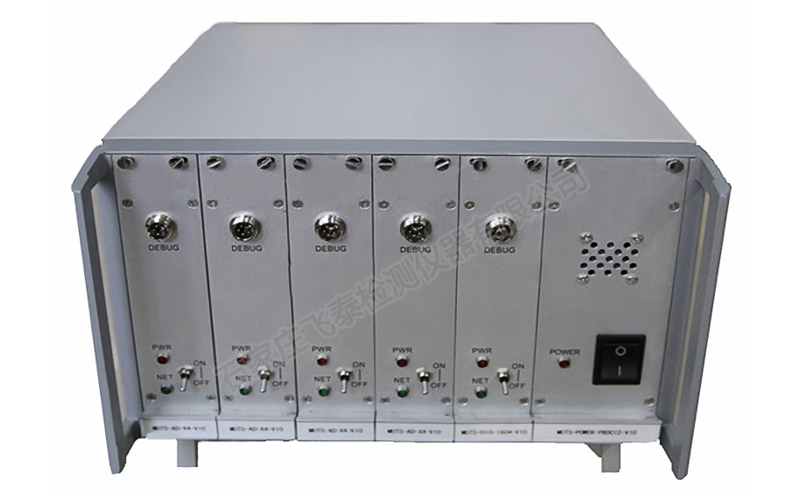

            超聲波探傷主機

            超聲波探傷主機


            棒材超聲自動探傷檢測設備系統測試標準

            (1)NB/T47013.3-2015 《承壓設備無損檢測第三部分:超聲檢測》

            (2)JB/T 10061《A型脈沖反射式超聲波探傷儀通用技術條件》

            (3)JB/T 10062《超聲波探傷用探頭性能測試方法》

            (4)儀器電器安全性能,應符合國家相關標準的規定。

            (5)儀器增益范圍:110dB;

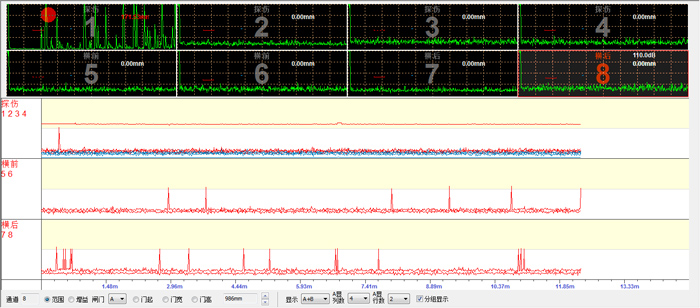

            A+B掃描界面


            棒材超聲自動探傷檢測設備質保期及售后服務

            棒材超聲自動探傷檢測設備自合格驗收之日起,設備保用期為一年。在保期內,因設備設計或制造等賣方原因造成的損壞,賣方需要立即給予免費修復或更換,此工作一般應在2—3天內完成。


            飛泰是一家檢測儀器企業,依托山東省科學院的技術力量,主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史,超聲在線或離線成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業,均通過國家檢測中心認證,使用可靠,受到客戶的認可和好評。
