鋼管渦流自動探傷設備

鋼管渦流自動探傷設備介紹

鋼管渦流自動探傷設備是飛泰檢測生產自動探傷設備系列中中的一款，其主要用于檢測鋼管的缺陷，如表面裂紋、暗縫、夾渣和開口裂紋等缺陷的無損探傷且具有較高的檢測靈敏度。

設備詳細介紹及報價請聯系  李經理189-311-80976

鋼管渦流自動探傷設備檢測原理

渦流自動探傷設備原理是以某一頻率的交流電流通過檢測線圈，當被檢試件接近線圈時，試件的幾何尺寸、導電率和導磁率以及試件的冶金與機械缺陷將引起檢測線圈的阻抗變化。檢測儀器將檢測線圈阻抗的變化產生的電信號經過放大和轉換后驅動報警或顯示裝置，最終檢測出有缺陷的試樣。

鋼管渦流自動探傷設備應用領域

渦流探傷儀常用于軍工、航空、鐵路、船運、工礦企業內使用,是具有多功能、實用性強、性能高的自動探傷設備，可滿足各類用戶的需要，可廣泛應用于各類有色金屬、黑色金屬管、棒、線、絲、型材的在線、離線探傷。對金屬管、棒、線、絲、型材的缺陷，如表面裂紋、暗縫、夾渣和開口裂紋等缺陷均具有較高的檢測靈敏度。

鋼管渦流自動探傷設備優點

1、對小裂紋和其它缺陷的敏感性

2、檢測表面和近表面缺陷速度快，靈敏度高

3、檢驗結果是即時性的

4、設備接口性好

5、僅需要作很少的準備工作

6、測試探頭不需要接觸被測物

7、可檢查形狀尺寸復雜的導體

8、自動生成檢測報告內容（包括缺陷數及缺陷位置，規格，班次，日期，檢驗員，檢測參數等）。

9、渦流檢測信號具有回放，分析，存盤，打印功能。

10、采用Windows中文操作界面，模塊化方式操作，提供X-t,Y-t,V-t三種時基掃描實時顯示模式供客戶選擇自動記錄顯示缺陷位置。

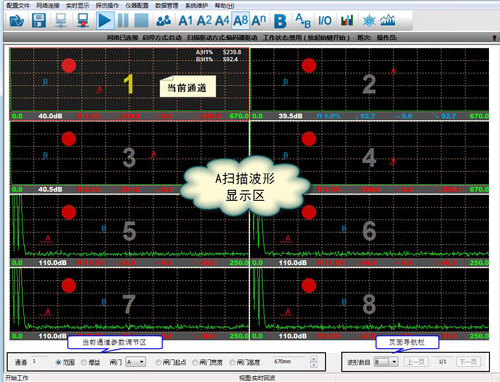

掃描顯示圖樣

鋼管渦流自動探傷設備主要參數

1、檢測速度：0.1米/分～500米/分

2、頻率范圍：100Hz～1MHz

3、增益0～60dB，調節量1dB/檔

4、電腦全數字式參數調整

5、實時阻抗平面顯示

6、自動記錄顯示缺陷位置

7、動態定長打標功能（高速探傷不需要）

8、頭尾信號切除功能

9、高精度實時、延時報警輸出

10、多幅相位/幅度報警技術；

11、Windows操作界面，模塊式人機對話

12、電源：180V～240V 50Hz

檢測標準

◆ISO3183-3《美國管線規范》

◆GB/T7735-2004《鋼管渦流探傷檢驗方法》

◆NB/T47013-2015《承壓設備無損檢測》

◆GB/T9711.3-2005《石油天然氣工業輸送鋼管交貨技術條件第3部分》

◆ASTM A519美國材料標準《機械工程用碳素鋼和鋁合金鋼無縫鋼管》

◆Q/SY GJX 101-2010《中國石油管道天然氣輸送管道用鋼管通用技術條件》

鋼管渦流自動探傷設備售后服務及保障

渦流自動探傷設備自合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。自動超聲波探傷設備。

飛泰是一家檢測儀器企業，依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史，渦流探傷和超聲成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
