            超聲波探傷標準試塊介紹-石家莊飛泰檢測儀器有限公司

            發布時間:2019/11/6 10:30:04

            標準試塊的基本要求

            標準試塊的材質應均勻,內部雜質少,無影響使用的缺陷。加工容易,不易變形和繡蝕,具有良好的聲學性能。試塊的平行度、垂直度、粗糙度和尺寸精度都應經過嚴格檢驗并符合一定的要求。



            標準試塊要用平爐鎮靜鋼或電爐軟鋼制作,如20號碳鋼。



            試塊上的平底孔應檢驗其直徑、孔底表面粗糙度、平面度等。常用下述檢查方法:先用無腐蝕性溶劑清洗孔并干燥,然后用注射器將硅橡膠注入孔內,抽出注射器,插入大頭針,待橡膠凝固后借助大頭針將橡膠模型取出,在光學投影儀上檢查孔底粗糙度和平整程度。





            常用標準試塊

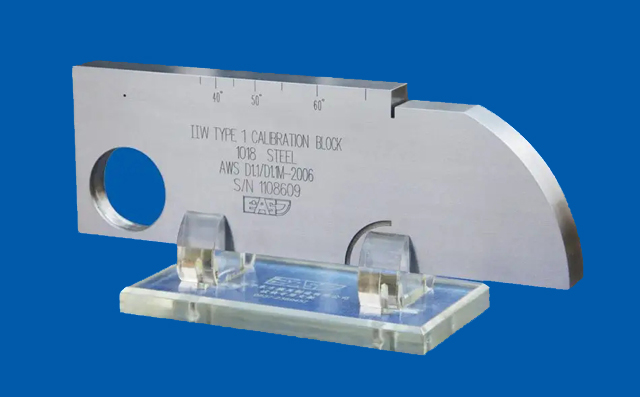

            IIW試塊:IIW是國際焊接學會的英文縮寫。改試塊是荷蘭代表首先提出來的,故稱荷蘭試塊。改試塊形狀似船型,因此又叫船型試塊。IIW試塊材質相當于我國20號鋼,正火處理,晶粒度7-8級。



            IIW試塊的主要用途
            1.調整縱波檢測范圍和掃描速度(時基線比例):利用試塊上25mm和100mm尺寸。
            2.效驗儀器的水平線性、垂直線性和動態范圍:利用試塊上25mm和100mm尺寸。
            3.測定直探頭和儀器組合的遠場分辨力:利用試塊上85、91和100尺寸。
            4.測定直探頭和儀器組合后的最大穿透能力:利用Φ50mm有機玻璃塊底面的多次反射波。
            5.測定直探頭與儀器組合的盲區:利用試塊上Φ50mm有機玻璃圓弧面至側面間距5mm和10mm。
            6.測定斜探頭的入射點:用R100圓弧面。
            7.測定斜探頭的折射角:折射角在35°~76°范圍內用Φ50mm孔測,折射角在74°~80°范圍內用Φ1.5mm圓孔測。
            8.測定斜探頭和儀器組合的靈敏度余量:利用試塊R100或Φ1.5mm。
            9.調整橫波檢測范圍和掃描速度:由于縱波聲程91mm相當于橫波聲程50mm,因此可以利用試塊上91mm來調整橫波的檢測范圍和掃描速度。
            10.測定斜探頭聲束軸線的偏離:利用試塊的直角棱邊測。


            IIW2試塊:IIW2試塊也是荷蘭代表提出來的國際焊接學會標準試塊,由于外形類似牛角,故又稱牛角試塊。與IIW試塊相比,IIW2試塊質量輕、尺寸小、形狀簡單、容易加工和便于攜帶,但功能不及IIW試塊。



            IIW2試塊的主要用途
            1.測定斜探頭的入射點:利用R25與R50圓弧反射面測。
            2.測定斜探頭的折射角:利用Φ5mm恒通孔測。
            3.測定儀器水平、垂直線和動態范圍:利用厚度12.5測。
            4.調整檢測范圍和掃描速度:縱波直探頭利用12.5底面的多次反射波調整,橫波斜探頭利用R25和R50調整。
            5.測定儀器和探頭的組合靈敏度:利用Φ5mm和R50圓弧面測。
