超聲波探傷儀探傷檢測(cè)的優(yōu)點(diǎn)

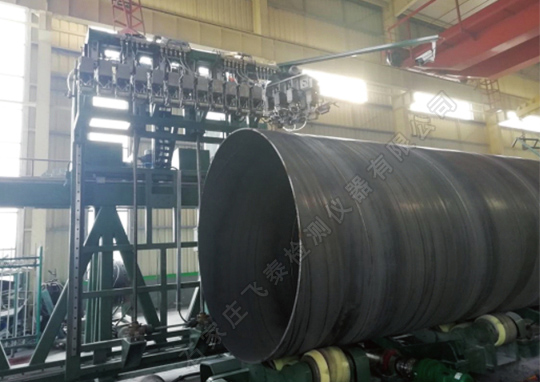

超聲波探傷應(yīng)用范圍廣，可用于各種試件

超聲波探傷應(yīng)用范圍包括板材、管材、鍛件、棒材、焊縫以及符合材料等。但與對(duì)接焊縫探傷檢測(cè)相比，角焊縫、T型焊縫探傷檢測(cè)工藝相對(duì)不成熟，有關(guān)標(biāo)準(zhǔn)也不完善。

超聲波探傷檢測(cè)成本低、速度快

便攜式超聲波探傷儀有模擬式和數(shù)字式兩種，模擬式探傷儀1-2萬(wàn)不等，數(shù)字式探傷儀3-8萬(wàn)不等。探傷檢測(cè)過(guò)程消耗材料費(fèi)用很少。正確情況下，1名探傷檢測(cè)人員1天能檢測(cè)數(shù)十米的焊縫，檢測(cè)結(jié)果當(dāng)場(chǎng)就能得到。目前數(shù)字式探傷儀體積只有詞典大小，很方便現(xiàn)場(chǎng)攜帶。

超聲波探傷對(duì)工件缺陷厚度上定位較準(zhǔn)確

超聲波探傷檢測(cè)相對(duì)射線照相來(lái)說(shuō)，由于射線照相無(wú)法對(duì)缺陷在工件厚度方向上定位嗎，射線照相發(fā)現(xiàn)的缺陷通常要用超聲波探傷檢測(cè)定位。

超聲波探傷面積型缺陷的檢出率較高，而體積缺陷的檢出率較低

超聲波脈沖反射法探傷，缺陷面積越大，回波越高，越容易檢出。因?yàn)槊娣e型缺陷反射面積大而體積型缺陷反射面積小，所以面積型缺陷的檢出率高。實(shí)踐中，對(duì)較厚焊縫的裂紋和未熔合缺陷檢測(cè)，超聲波檢測(cè)確實(shí)比射線照相靈敏。但在較薄的焊縫中，這一結(jié)論不一定成立。

必須要注意的是，面積型缺陷反射波并不總是很高，有些細(xì)小裂紋和未熔合反射波并不高，因而也有漏檢的例子，此外，后焊縫中的未熔合缺陷反射面如果較光滑，單探頭檢測(cè)可能接收不到回波，也會(huì)漏檢。對(duì)厚焊縫中的未熔合缺陷檢測(cè)可采用一些特殊超聲波檢測(cè)技術(shù)。

超聲波探傷適合檢測(cè)厚度較大的工件，不適合檢測(cè)較薄的工件

超聲波對(duì)鋼有足夠的穿透力，檢測(cè)直徑達(dá)幾米的鍛件，厚度達(dá)上百毫米的焊縫并不太困難。另外，對(duì)厚度大的工件檢測(cè)，表面回波與缺陷波容易區(qū)分。因此相對(duì)于射線檢測(cè)來(lái)說(shuō)，超聲波更適合檢測(cè)厚度較大的工件。但對(duì)較薄的工件，例如：小于8mm的焊縫和6mm的板材，進(jìn)行超聲波探傷檢測(cè)則存在困難。薄焊縫檢測(cè)困難是因?yàn)樯暇€表面形狀回波容易與缺陷波混淆，難以識(shí)別；薄板材檢測(cè)困難除了表面回波容易與缺陷波混淆的問(wèn)題外，還因?yàn)槌暡ㄌ絺嬖诿^(qū)以及脈沖寬度影響縱向分辨率。
