鋼板超聲波探傷中缺陷存在的類型

隨著工程規模越來越大，現代工業對鋼鐵質量的要求越來越高，鋼鐵材料向著更高強度級別發展的同時必須保證內部質量勿缺陷。超聲波探傷是檢測鋼板內部缺陷最有效的方法，探傷合格率成為衡量中厚鋼板質量的重要指標。

鋼板超聲波探傷主要是利用超聲波在不同介質中的聲阻抗以及穿過鋼板后透射率、反射率的差異，并通過其反映在探傷示波儀上的波形特征來檢查鋼板內部質量的一種無損檢測方法，檢測人員根據反射波的多少、強弱、形狀、分布范圍、底波狀況等特征來分析判斷鋼板缺陷的性質、大小、數量及分布]。此檢測方法具有穿透能力強、缺陷探傷定位準確、靈敏度高，檢測速度快成本低等優點，更重要的是該方法不破壞鋼板內部結構和外觀形貌，因此被廣泛應用于鍋爐、壓力容器鋼板、船板、核電站和軍工產品重要結構件等的質量檢測。

然而國內各大鋼鐵企業在生產不同規格鋼板的過程中都不同程度地遇到了超聲波探傷缺陷導致鋼板質量不合格的問題．這極大地影響和限制了新型鋼板在大型工程項目中的進一步應用。目前，對鋼板探傷缺陷類型和定性判別的針對性研究不多，對于何種缺陷能夠引起鋼板探傷不合格的詳細研究也很少見諸報道，而這方面的分析研究能夠為消除此類型缺陷、并有針對性地實施工藝優化、提高鋼板質量提供直接依據。本文結合實際從生產數據統計和鋼板探傷實踐檢驗等方面對鋼板的超聲波探傷缺陷類型進行研究并分析了缺陷的成因。

鋼板中缺陷的存在形式及分布

超聲波探傷缺陷以片狀、點狀、長條線狀等形式出現在鋼板上。據國內冶金同行業近年探傷統計結果顯示，鋼板因大塊片狀型缺陷造成探傷不合的僅占不合格量的5％左右。而因點狀密集型和長條線狀型缺陷造成探傷不合的占95％左右。

對于存在缺陷的鋼板，缺陷波集中出現于鋼板厚度的中心區域，這是由于此區域珠光體帶的比例大，且帶寬較寬的緣故。缺陷在鋼板板面上的分布一般可歸納為以下6類：缺陷偏鋼板一頭(點狀缺陷)；缺陷處于鋼板中間(點狀缺陷)；缺陷分布于鋼板兩頭(點狀缺陷)；缺陷遍布整板(點狀缺陷)；缺陷處于兩邊(長條線狀)；缺陷遍布整板(中間點狀，兩邊長條線狀)，缺陷呈“V”字型或倒“U”字型分布，結合探傷缺陷位置與缺陷形狀的6種分類，也可證實點狀和長條線狀型缺陷是主要缺陷類型。

鋼板探傷設備

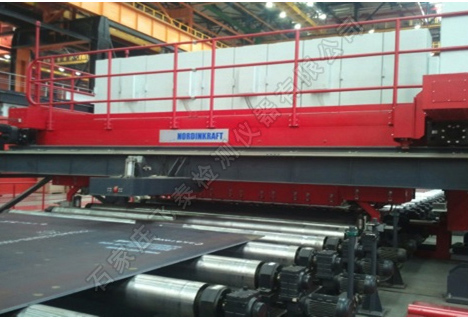

鋼板探傷一般采用超聲波探傷儀，如果鋼板數量少可以采用人工探傷，如果是企業大批量探傷可采用全自動探傷設備，飛泰超聲波自動探傷設備可以自動上下料、自動探傷、自動評估、自動打印探傷報告，非常適合鋼板企業使用。
