            禹王管業螺旋焊管超聲自動探傷設備

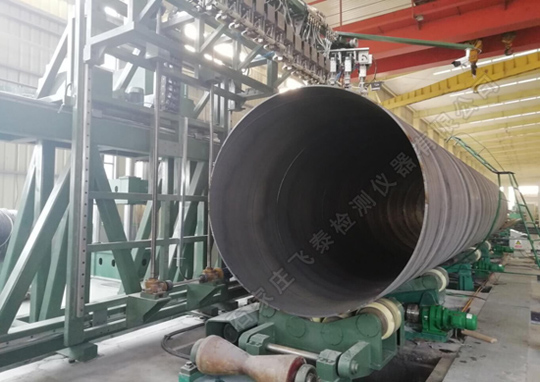

            螺旋焊管超聲自動探傷設備


            禹王管業螺旋焊管超聲自動探傷設備

            根據禹王管業集團生產螺旋焊管項目工程的需要,我公司為該項目配套生產一套螺旋焊管超聲自動探傷設備,本款設備是我公司超聲探傷設備的一種,將用于螺旋焊管全管體及焊縫的缺陷檢測。


            螺旋焊管超聲自動探傷設備采用離線自動檢測裝置,采用超聲波——橫梁式水膜法檢測,適用于直徑200-2500mm、壁厚8-16mm、管重不超過0.5噸的螺旋焊縫鋼管檢測。檢測系統采用計算機控制與信號實時采集處理相結合技術,利用全數字探傷儀在高速計算機的支持下,實現自動檢測缺陷,自動評估缺陷,顯示并記錄檢測回波幅值、存儲和打印檢測數據、按企業要求格式自動生成探傷檢測報告。


            螺旋焊管超聲自動探傷設備采用多通道探傷檢測,焊縫超聲探傷8通道、管體超聲波探傷40通道,共48通道,其中管體母材探傷為40通道,焊縫中縱傷為4通道,橫傷為2通道,分層為2通道。能檢測螺旋焊管中虛焊、未焊透、內外穿透?jìng)⒘芽p、裂紋、折疊、夾雜、凹坑等缺陷。


            超聲探傷設備

            超聲波探傷設備細分可以分為超聲波探傷儀與超聲波自動探傷設備,超聲波探傷儀屬于小型探傷儀器,超聲波自動探傷設備屬于大型探傷設備。超聲波探傷儀是一種便攜式探傷儀器,可以在實驗室使用,也可以在工程現場使用,適用于鍋爐、壓力容器、管道、機械制造、鋼結構、核能電力、鐵路交通、金屬加工業等行業,能檢測金屬工件內部夾雜、裂紋、疏松、氣孔、等多種缺陷。超聲波自動探傷設備主要用于金屬工業生產線,對企業生產的螺旋焊管、無縫鋼管、壓力容器、鋼棒、鋼板逐一進行內部質量檢測,可根據企業生產對應不同用戶群體,實現不同探傷檢測標準,同時還能根據探傷情況改善及提升鋼鐵產品品質。


            禹王管業螺旋焊管超聲自動探傷設備就屬于后者,主要用于螺旋焊管檢測線,超聲探傷設備主要由檢測操作平臺、探頭系統升降裝置、探頭跟蹤裝置、鋼管旋轉驅動系統、電控系統、數字48通道超聲探傷儀器、焊縫跟蹤系統、橫梁及探頭行走系統、翻料系統、液壓系統、氣路系統及打標裝置、水循環系統組成。

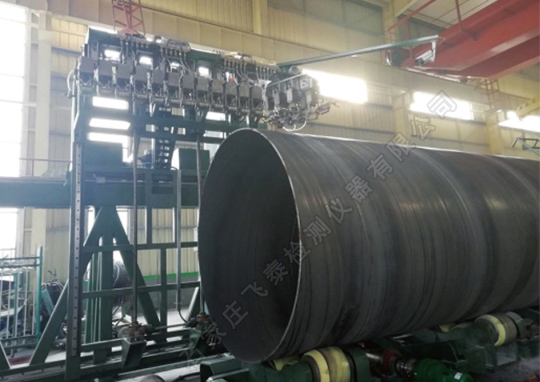

            螺旋焊管超聲自動探傷設備


            超聲探傷檢測

            超聲波探傷按探頭與螺旋焊管接觸方式可分為直接接觸法探傷和水膜法探傷。


            直接接觸法:將探頭與螺旋焊管直接接觸,在探頭與工件之間涂抹油或水稱作為耦合劑。這種方法可用于橫波檢測、縱波檢測、表面波檢測和板波檢測等不同方式檢測。但對探頭所加壓力大小,耦合層厚薄,接觸面積的大小等影響因素難于操縱,以及探頭容易磨損、檢測速度低等缺點。


            水膜法探傷:本款探傷設備就是采用水膜法探傷,用水膜將螺旋焊管與探傷隔開,探頭與螺旋焊管不發生直接接觸,這樣可以減少探頭的磨損,又能消除探傷中難以控制的因素。
