            發布時間:2020/8/10 10:32:54

            京華制管螺旋管超聲自動探傷設備

            螺旋管超聲自動探傷設備

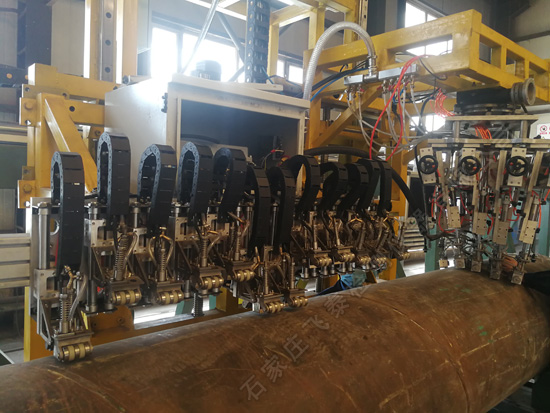

            京華制管螺旋管超聲自動探傷設備

            這臺探傷設備是根據京華制管生產需要,配套制造的一套螺旋管超聲自動探傷設備,將用于螺旋焊管焊縫及全管體的缺陷檢測。探傷設備探傷采用離線檢測,通過直線滑軌及探頭跟蹤系統使檢測探頭與鋼管上部焊縫形成直線相對移動,完成對鋼管的焊縫及全管體探傷。


            焊縫超聲檢測8通道: 焊縫中縱傷為4通道,橫傷為2通道,分層為2通道;管體超聲波檢測40通道。可檢查螺旋管缺陷的種類為虛焊、未焊透、內外穿透傷、折疊、夾雜、裂縫、裂紋、凹坑等表面、近表面缺陷等


            探傷設備大體結構分為:探傷小車行走機構、探頭結構架、探頭架升降機構、探傷主體橫梁、氣動系統、供水系統、焊縫跟蹤系統、機電操控系統、探傷多通道主機、儀器監控系統。

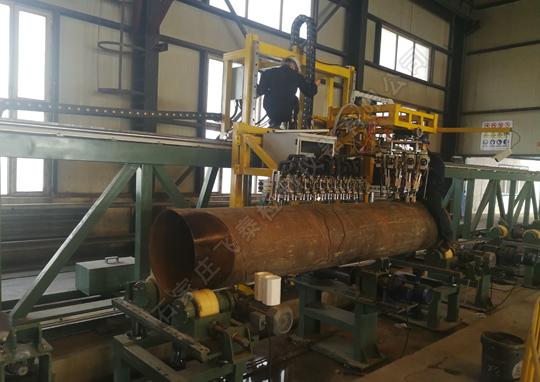

            螺旋焊管超聲自動探傷設備


            超聲波探傷為幾級探傷

            根據焊縫探傷質量要求檢驗等級分為A、B、C三級,檢驗的完善程度A級最低,B級一般,C級最高,檢驗工作的難度系數按A、B、C順序逐級增高。對一級、二級焊縫質量要求進行內部缺陷超聲波探傷,焊縫質量等級為一級的超聲波探傷評定等級為Ⅱ級,檢驗等級為B級;焊縫質量等級為二級的超聲波探傷評定等級為Ⅲ級,檢驗等級為B級。


            一級檢驗采用一種角度的探頭在焊縫的單面單側進行檢驗,只對允許掃查到的焊縫截面進行探測.一般不要求作橫向缺陷的檢驗.母材厚度大于50Mm時,不得采用A級檢驗.


            二級檢驗原則上采用一種角度探頭在焊縫的單面雙側進行檢驗,對整個焊縫截面進行探測.母材厚度大于100mm時,采用雙面雙側檢驗.受幾何條件的限制,可在焊縫的雙面半日側采用兩種角度探頭進行探傷.條件允許時應作橫向缺陷的檢驗.


            三級檢驗至少要采用兩種角度探頭在焊縫的單面雙側進行檢驗.同時要作兩個掃查方向和兩種探頭角度的橫向缺陷檢驗.母材厚度大于100mm時,采用雙面側檢驗。


            使用飛泰生產的螺旋管超聲自動探傷設備進行探傷都屬于三級標準,并且可以實現自動檢測缺陷,自動評估缺陷,顯示并記錄(缺陷)回波幅值、存儲和打印檢測數據、按用戶要求格式自動生成檢測報告。


            超聲探傷設備

            飛泰是一家專業探傷設備生產廠家,公司自成立以來,通過對無損檢測技術的深入研究,成功開發生產了超聲波在線/離線自動探傷設備,主要用于冶金系統產品無縫鋼管、焊管、不銹鋼管、鋼板、氣瓶、棒材等無損探傷檢測。其中近十余項達到國內先進水平。
