            方管超聲波自動探傷設備

            方管超聲波自動探傷設備

            方管超聲波自動探傷設備介紹

            石家莊飛泰檢測生產的這款方管超聲波自動探傷設備主要用于方管自動檢測,方管經由系統控制的傳輸到原地旋轉輥道,進入探傷區域,然后平穩進入探頭,完成對方管焊縫的全覆蓋檢測,視方管有無缺陷,如有缺陷方管聲光報警,打印標記,探傷完畢視自動將方管放入合格區或不合格區,整個檢測過程采用PLC控制,可實現手動、自動等控制方式探傷。

            設備詳細介紹及報價請聯系  李經理189-311-80976


            方管超聲波自動探傷設備組成部分

            1.檢測行走平臺             2.探頭系統升降裝置           3.探頭跟蹤裝置              4. 電控系統

            5.八通道超聲儀器          6.打標裝置                        7.氣路系統                    8.供水系統

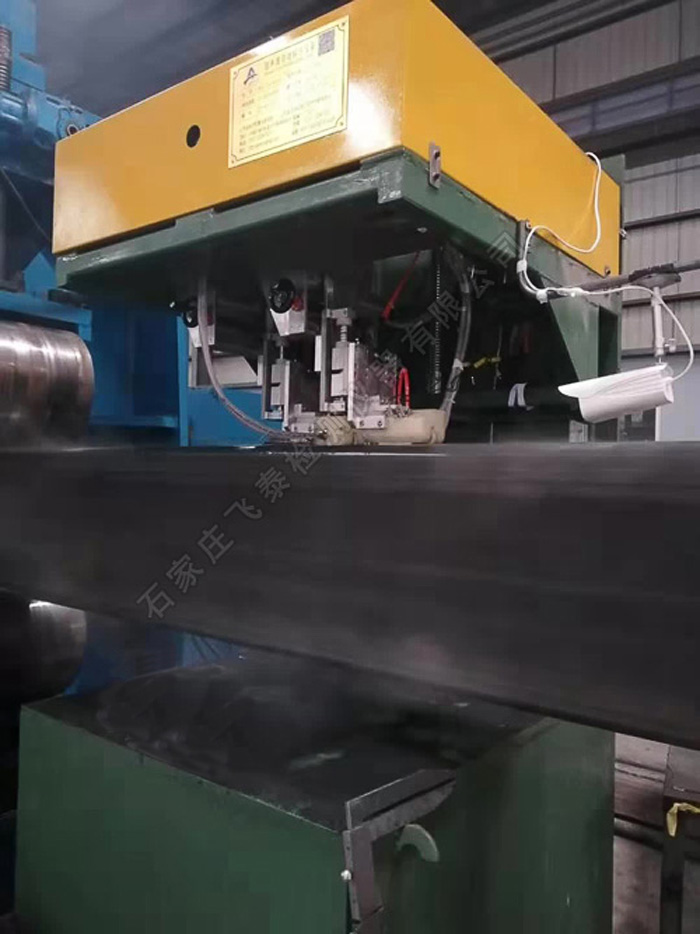

            方管超聲自動探傷詳細展示



            方管探傷檢測規格要求

            1.方管尺寸:120X120-300X400mm

            2.方管壁厚:4~16mm

            3.鋼    級:Q235;Q345;APISPEC5L  A  B;X42—X80, max.X120

            4.方管長度: 8m~12.3 m

            5.焊縫寬度:10~15mm

            6.方管直度:0.2%

            7.焊道偏移:≤1.5mm/ m

            8.探傷執行標準: GBT5777-2008 ,YB 4082-2000及用戶附加技術要求


            方管超聲波自動探傷設備探傷方法

            八通超聲探傷

            方管焊縫水膜法


            方管超聲波自動探傷設備主要參數

            探傷速度:0—30m/min

            信噪比:≥8dB

            穩定性:±1dB

            漏報率:0%

            誤報率:≤2%

            端部不可探盲區:200mm




            方管自動超聲探傷設備操控臺展示


            方管超聲波自動探傷設備優勢

            1、靈敏度余量大于50 dB。

            2、垂直線性誤差小于3%。

            3、WINDOWS操作界面。

            4、分辨率:≥30dB

            5、水平線性誤差小于0.5%。

            6、自動缺陷波捕捉和記錄。

            7、缺陷定位和定量讀數。

            8、自動報警和噴標輸出。

            9、探傷記錄報告和探傷統計報表輸出。

            10、電腦全數字式參數調整,存儲與參數重現。

            11、實時阻抗平面和時基掃描顯示模式

            12、頻率范圍:64~5MHz

            13、增益:0~100dB,每檔1/6 dB可調。

            14、可輸出聲光報警、延時打標及分選信號。

            15、快速電子自動平衡和數字相位自動旋轉。

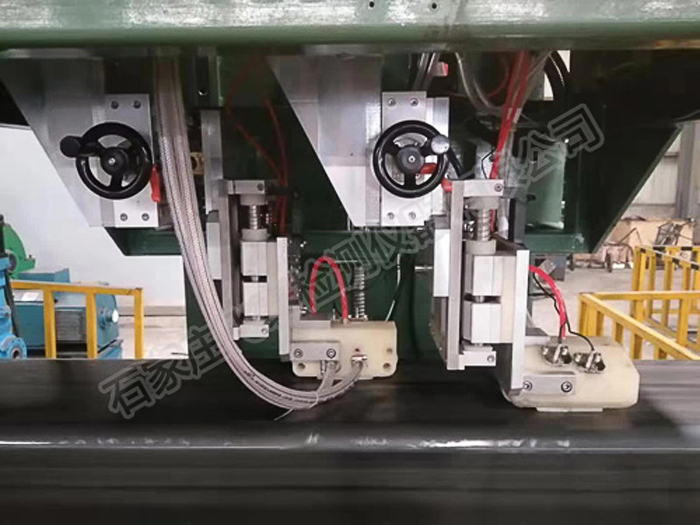

            方管超聲自動探傷探頭展示


            方管超聲波自動探傷設備生產標準

            按GB/T5777-2008、YB/T4082-2000等標準制做。

            標準樣管傷的等級:暫定用300X400、120X120規格樣管。樣管要求:彎曲度≤1/1000mm,長8米,人工傷的類型:槽型傷,長40毫米;執行YB4082-2000及GB/T5777-2008  L3級標準。


            方管超聲波自動探傷設備質保期及售后服務

            方管超聲波自動探傷設備自合格驗收之日起,設備保用期為一年。在保期內,因設備設計或制造等賣方原因造成的損壞,賣方需要立即給予免費修復或更換,此工作一般應在2—3天內完成。


            飛泰是一家檢測儀器企業,依托山東省科學院的技術力量,主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史,超聲在線或離線成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業,均通過國家檢測中心認證,使用可靠,受到客戶的認可和好評。
